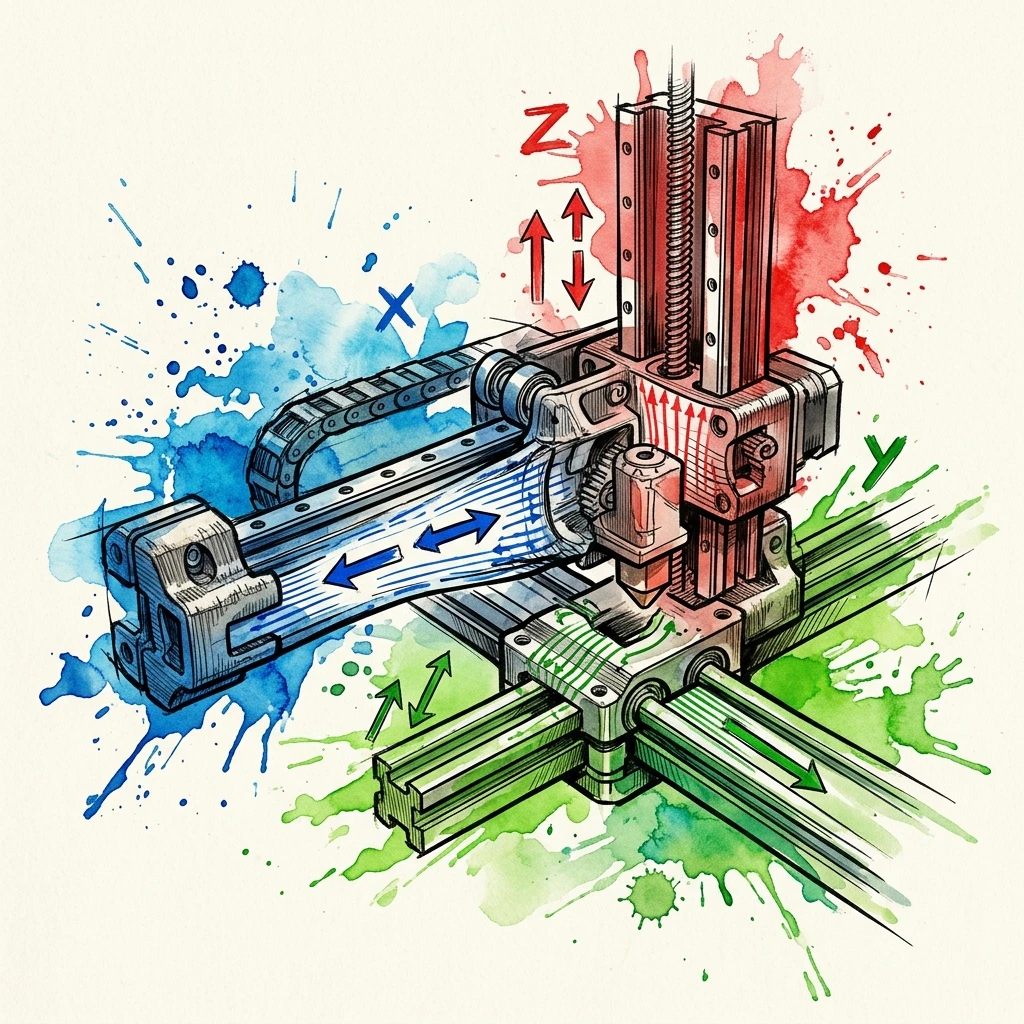

# Por qué la orientación XYZ controla la resistencia a tracción en FDM
Las piezas FDM son anisótropas: no tienen la misma resistencia a la tracción en todas las direcciones. Una barra impresa cargada en dirección X o Y está tirando principalmente a lo largo de los cordones depositados y las envolventes de los perímetros. El mismo material cargado en dirección Z está separando las uniones entre capas. Esa diferencia no es un pequeño ajuste. En muchas piezas prácticas, la resistencia a tracción en el eje Z puede ser menos de la mitad del valor XY, especialmente si la adhesión entre capas, el enfriamiento, la humedad o la baja temperatura de boquilla no están optimizados.Este estimador se niega a calcular hasta que se declare el eje de carga porque una orientación no declarada produce números estructurales engañosos. Un valor de material de 50 MPa de una ficha técnica de filamento suele medirse en probetas moldeadas o impresas con cuidado, no en todas las orientaciones de impresión posibles. El diseño estructural FDM debe responder a una pregunta concreta: ¿la carga de tracción aplicada es paralela a las capas depositadas o perpendicular a la pila de capas?La calculadora también solicita el ancho de sección, la altura de sección y el ancho de línea de extrusión para que la estimación de tensión pueda convertirse en una estimación de carga. La resistencia a la tracción en MPa es tensión; multiplicarla por una sección transversal efectiva en milímetros cuadrados da fuerza en newtons. Esa es la diferencia entre decir "este perfil tiene unos 28 MPa" y decir "esta sección de 20 x 10 mm se estima cerca de 520 kgf antes de la rotura última por tracción bajo la orientación seleccionada". X/Y carga mayormente paralela a rutas de extrusión y planos de capa
Z la carga tira a través de la unión entre capas
40-70% pérdida común de resistencia en Z comparada con piezas XY
Nunca use un solo valor de resistencia del material para todas las direcciones de impresión
Si la trayectoria de la carga cruza las líneas de capa, la pieza debe tratarse como un problema de unión entre capas. Ignorar la orientación XYZ es una de las formas más rápidas de sobreestimar soportes, ganchos, abrazaderas, lengüetas, bisagras, fijaciones y piezas de repuesto impresas.
# Cargas paralelas vs. perpendiculares en piezas impresas
Una carga paralela es una carga de tracción que discurre dentro del plano de la capa impresa. En el sistema de coordenadas habitual de la impresora, eso significa la dirección X o Y para una pieza impresa plana sobre la base. La carga es compartida por las paredes perimetrales, los cordones de relleno y las trayectorias de relleno. Una carga perpendicular es una carga de tracción a lo largo de Z, donde cada capa debe transferir la fuerza a la siguiente capa mediante unión térmica y difusión molecular en la interfaz.La distinción importa porque los perímetros son extremadamente efectivos en tracción X/Y pero no pueden eliminar mágicamente la unión Z entre capas. Más perímetros pueden ayudar a una pieza cargada en Z aumentando la sección transversal y reduciendo la concentración de tensiones, aunque el modo de fallo sigue siendo a menudo la delaminación. Para una pieza crítica, rote el modelo para que la carga de tracción más alta evite tirar directamente a través de las capas, incluso si eso requiere más material de soporte.| Caso de carga | Relación con capas | Comportamiento de fallo esperado | Respuesta de diseño |
|---|---|---|---|
| Tracción en X en pieza plana | Paralela | Estiramiento de cordón, fractura de perímetro, cizalla de relleno | Usar más paredes y alinear cordones con la carga |
| Tracción en Y en pieza plana | Paralela | Similar a X, a veces ligeramente menor por trazado de trayectorias | Verificar continuidad de pared y colocación de costuras |
| Tracción en Z a través de la altura | Perpendicular | Separación de capas y delaminación | Reorientar la pieza o añadir refuerzo mecánico |
| Tracción angular real | Mixta | Fractura combinada de cordón y desprendimiento de capa | Descomponer la carga en componentes y proteger la componente Z |
Empiece dibujando la flecha de fuerza sobre la pieza
Antes de cambiar el relleno, dibuje la dirección esperada de la fuerza de tracción sobre la orientación de impresión. Si la flecha apunta a través de la pila de capas, la estimación del eje Z es el número de advertencia relevante.# Elección de material: PLA, PETG, ABS, PC y Nylon
El material afecta tanto la resistencia base a la tracción como la calidad de la unión entre capas. El PLA a menudo muestra alta rigidez y buenos valores de tracción XY, pero puede ser frágil y sensible al calor. El PETG tiene menor rigidez pero mejor ductilidad y una adhesión entre capas a menudo indulgente. El ABS depende en gran medida de la temperatura de la cámara, ya que las tensiones de enfriamiento pueden debilitar el contacto entre capas. El policarbonato puede ser resistente, pero solo cuando se imprime lo suficientemente caliente y se mantiene seco. El nailon es tenaz y resistente a la fatiga, pero la humedad, la suavidad y la temperatura de impresión cambian los resultados drásticamente.PLA
Alta rigidez y buena resistencia XY, útil para fijaciones rígidas cuando la exposición al calor es baja.
- Cordones fuertes
- Fractura frágil
- Escaso margen en ambientes cálidos
PETG
Resistencia moderada con ductilidad útil y adhesión práctica entre capas.
- Menos frágil que PLA
- Buenas fijaciones para taller
- Puede fluir bajo carga sostenida
ABS, PC, Nylon
Opciones de ingeniería que requieren recinto cerrado, control de temperatura y filamento seco para una resistencia Z fiable.
- Mejores opciones térmicas
- Más sensibles al proceso
- La humedad y la deformación importan
Elegir un material más tenaz en lugar de cambiar la orientación
Ventajas
- Un polímero más tenaz puede absorber impactos y reducir la fractura frágil.
- El PC y el nailon pueden mejorar el comportamiento térmico y frente a fatiga.
- El PETG puede ser una opción dúctil más segura que el PLA para muchos soportes.
Desventajas
- Puede seguir delaminándose si la carga es perpendicular a las capas.
- Un secado deficiente o una temperatura de boquilla baja pueden anular la ventaja.
- Tiene un módulo más bajo y puede fluir bajo tensión continua.
Las fichas técnicas de materiales no son valores universales para piezas impresas
Los valores de resistencia del filamento pueden provenir de probetas moldeadas, barras de ensayo ideales o ajustes específicos del fabricante. Úselos como contexto del material, luego reduzca la estimación por relleno, envolventes, patrón y especialmente por carga en el eje Z.
La calidad de impresión cambia principalmente la integridad de las capas
Las opciones de Borrador, Estándar y Alta Resistencia actúan intencionadamente con más fuerza en el eje Z que en X/Y. Una impresión más caliente, más lenta y mejor secada puede mejorar la unión entre capas, mientras que un perfil rápido y frío de borrador puede mantener aceptables los cordones XY pero dejar la pieza vulnerable a la delaminación.# Cómo el porcentaje de relleno cambia los límites estructurales
El porcentaje de relleno aumenta el área portante dentro de la pieza, pero el efecto no es perfectamente lineal. Pasar de 10% a 30% a menudo da una gran mejora porque la pieza gana más trayectorias internas para transportar la tensión. Pasar de 70% a 100% puede añadir tiempo de impresión y masa sin la misma ganancia proporcional, especialmente cuando los perímetros exteriores ya soportan la mayor parte de la carga de tracción. Para muchas piezas FDM estructurales, los perímetros y la orientación son más poderosos que simplemente subir el relleno al 100%.Las piezas con bajo relleno pueden seguir siendo resistentes a la flexión cuando las paredes son gruesas y la sección transversal es grande, pero la resistencia a la tracción a través de una lengüeta estrecha depende de cuánto material continuo cruza la sección. Si la trayectoria de tracción pasa a través de un relleno disperso, la pieza puede fallar en los huecos internos. Si la trayectoria de tracción sigue perímetros sólidos, el relleno adicional puede soportar principalmente el pandeo y el aplastamiento local más que la tracción pura.| Rango de relleno | Significado mecánico | Uso estructural típico |
|---|---|---|
| 0-15% | Mayormente dominado por la envolvente, los huecos internos controlan la tensión local | Cubiertas, carcasas ligeras, cargas cosméticas |
| 16-40% | Reparto interno de carga útil sin masa excesiva | Fijaciones, soportes, ménsulas con factor de seguridad moderado |
| 41-70% | Fuerte soporte interno para secciones transversales pequeñas | Lengüetas portantes, abrazaderas, portaherramientas |
| 71-100% | Comportamiento casi macizo pero alto coste en tiempo y material | Secciones críticas pequeñas o probetas de ensayo |
Reglas de relleno para piezas a tracción
No use el porcentaje de relleno para compensar una carga de delaminación en el eje Z.
Aumente los perímetros antes que el relleno cuando la carga se soporta cerca del exterior de la pieza.
Use mayor relleno cuando la sección transversal a tracción sea pequeña o esté perforada.
Confirme que el relleno generado por el laminador es continuo a lo largo de la trayectoria de carga esperada.
# Relleno Grid, Gyroid y Cúbico para resistencia anisótropa
El patrón de relleno cambia cómo los cordones internos distribuyen la fuerza. Grid es simple y rígido en las direcciones en que imprime, pero los puntos de cruce repetidos pueden crear características de tensión local. Gyroid distribuye la carga suavemente en tres dimensiones y a menudo es útil cuando la dirección de la carga no se conoce perfectamente. El relleno cúbico crea una red interna más espacial y puede proporcionar buena rigidez, pero puede aumentar el tiempo de impresión y generar un comportamiento específico de la trayectoria.El cálculo de área está ponderado por patrón en lugar de asumir que un 40% de relleno se comporta como un 40% de plástico macizo. Gyroid recibe una mayor eficiencia interna porque su superficie continua distribuye mejor las cargas mixtas, el cúbico se trata como un entramado tridimensional rígido, y Grid se reduce más agresivamente porque sus cordones son direccionales. Esto mantiene la estimación de carga estática más cercana al comportamiento FDM impreso que un simple rectángulo de área multiplicado por el porcentaje de relleno.Grid
Eficiente, predecible y fácil de inspeccionar, pero direccional y menos indulgente bajo cargas complejas.
- Laminado rápido
- Direcciones de cordón claras
- Flujo de tensión menos uniforme
Gyroid
Equilibrado para cargas multidireccionales y útil cuando se espera torsión o flexión mixta.
- Superficie continua
- Buen comportamiento con cargas mixtas
- Estimación de rigidez ligeramente más blanda
Cúbico
Buena rigidez y soporte tridimensional cuando el tiempo de impresión y la complejidad de trayectoria son aceptables.
- Entramado interno fuerte
- Buen soporte a compresión
- Puede ser más pesado
El patrón no puede eliminar la anisotropía de capas
Un patrón de relleno más fuerte puede mejorar el reparto interno de carga, pero la rotura por tracción en el eje Z sigue dependiendo de la unión entre capas. La reorientación o el refuerzo son la solución correcta cuando la delaminación es el riesgo dominante.
- Use Grid para miembros de tracción simples alineados con ejes conocidos.
- Use Gyroid cuando la carga sea mixta, curva o incierta.
- Use Cúbico cuando la rigidez y el soporte tridimensional importen más que el tiempo de impresión.
- Inspeccione la trayectoria laminada; el nombre del patrón es menos importante que la continuidad del cordón a través de la sección de carga.
# Perímetros, envolventes y por qué las paredes soportan la tracción
Los perímetros son hebras continuas alrededor del exterior de la pieza. En muchos casos de tracción y flexión, esas hebras exteriores soportan una gran parte de la tensión porque están más alejadas del eje neutro y a menudo recorren continuamente alrededor de agujeros, lengüetas y soportes. Aumentar el número de perímetros puede mejorar la resistencia de forma más fiable que aumentar el relleno cuando la pieza tiene suficiente grosor de pared para colocar esos cordones a través de la trayectoria de carga.El beneficio de los perímetros eventualmente se satura. Si una lengüeta pequeña ya es casi maciza debido a la superposición de paredes, añadir más perímetros puede no crear material útil nuevo. Si la carga es a lo largo de Z, más perímetros añaden sección transversal pero las capas siguen apiladas como placas unidas. Los agujeros, las esquinas afiladas, la colocación de costuras y los inicios de capa pueden convertirse en predictores de fallo más fuertes que el número nominal de paredes.- Perímetro
- Un cordón de pared exterior impreso alrededor del contorno de la pieza, a menudo la trayectoria de tracción más continua.
- Cordón
- Una dirección de impresión dentro de una capa, usualmente parte del relleno o de las regiones sólidas superior/inferior.
- Unión entre capas
- La interfaz fusionada entre una capa impresa y la siguiente.
- Delaminación
- Fallo en el que las capas se separan en lugar de romperse el propio cordón de filamento.
- Módulo elástico
- La relación de rigidez entre la tensión y la deformación antes de que domine la deformación permanente.
Use perímetros alrededor de agujeros y lengüetas
Los agujeros para pernos, ganchos y orejetas para cables suelen fallar por concentración de tensión local. Los perímetros extra alrededor de esas características suelen ser más valiosos que el relleno difuso lejos de la trayectoria de tensión real.# Lectura correcta de las salidas en MPa y GPa
La resistencia a la tracción en MPa describe un límite de tensión estimado: fuerza dividida por área transversal. No da directamente la carga segura en newtons hasta que se conoce la sección mínima portante. Por ejemplo, una estimación de 30 MPa en una sección de 20 milímetros cuadrados corresponde a unos 600 N antes de factores de seguridad. Si la misma geometría se carga a lo largo de Z y la estimación baja a 15 MPa, el límite de fuerza teórico se reduce a la mitad.El módulo elástico en GPa describe la rigidez, no la rotura última. Un material con menor módulo puede estirarse más bajo la misma carga incluso si su resistencia última es aceptable. El nailon y el PETG pueden soportar mejor los impactos que el PLA, pero pueden deflexionar más en un soporte o fijación. El diseño estructural necesita ambos números: resistencia para el riesgo de fallo y módulo para el riesgo de deflexión.| Salida | Qué significa | Cómo usarlo |
|---|---|---|
| Resistencia a tracción MPa | Tensión estimada en la rotura por tracción para el eje de carga seleccionado | Multiplicar por el área de sección mínima para estimar la fuerza teórica |
| Módulo elástico GPa | Rigidez estimada a lo largo del eje seleccionado | Usar para comparaciones de deflexión entre materiales y orientaciones |
| Eje crítico de delaminación | Eje con mayor probabilidad de fallo por separación de capas | Evite colocar la carga de tracción principal en ese eje |
| Penalización del eje Z | Pérdida estimada de resistencia XY a resistencia Z | Muestra cuánto importa la anisotropía para los ajustes actuales |
Use factores de seguridad
Las piezas estructurales impresas no deben diseñarse al límite de resistencia última estimado. La fatiga, la fluencia, el calor, el impacto, los defectos de impresión, la humedad y la concentración de tensiones requieren factores de seguridad y ensayos reales para aplicaciones críticas.
El ancho de línea cambia la sección efectiva
Un ancho de línea de 0,45 mm puede crear más material de perímetro que un ancho de línea de 0,40 mm con el mismo número de paredes. El estimador usa el ancho de línea para aproximar el área de la envolvente antes de aplicar la contribución del relleno, reflejando mejor la realidad del laminador que un cálculo de área rectangular puro.# Riesgo de delaminación y el eje crítico
El eje crítico de delaminación suele ser Z porque la pila de capas impresas es la dirección de tracción más débil. Una pieza cargada en Z puede verse visualmente maciza y aún así partirse a lo largo de las líneas de capa. Esto es común en ganchos impresos planos, lengüetas verticales tiradas hacia arriba, características de clip con cargas de despegue y soportes donde la carga del tornillo intenta separar las capas. El fallo puede ser repentino porque una vez que se abre una interfaz de capa, la grieta puede propagarse a lo largo del plano de impresión.Algunas geometrías desplazan la región crítica lejos de Z puro. Una carga X o Y mal alineada puede fallar en una costura, agujero, pared delgada o interrupción del relleno. El estimador informa del eje más débil a partir del modelo anisótropo simplificado, pero el usuario debe inspeccionar la geometría real en busca de concentración de tensiones. Los redondeos, las secciones más gruesas, los mejores repartidores de carga, las arandelas, los insertos y los perímetros continuos pueden importar tanto como la elección del material.Las líneas de capa son caminos de grieta
Si la fuerza aplicada puede despegar una capa de la siguiente, trate el diseño como un problema de delaminación. Una temperatura de boquilla más alta, menor ventilador, mejor secado y control del recinto pueden ayudar, pero la orientación sigue siendo la primera decisión estructural.
Formas de reducir el riesgo de delaminación
Rote la pieza para que la tracción vaya en X/Y en lugar de Z.
Aumente el número de paredes alrededor de la trayectoria de carga y los agujeros.
Use redondeos y secciones transversales más grandes para reducir la concentración de tensiones.
Imprima más caliente o más lento cuando la unión entre capas sea el factor limitante.
Use sujetadores mecánicos, insertos o refuerzo de fibra para cargas críticas.
# Flujo de trabajo práctico para piezas FDM estructurales
Comience con la dirección real de la carga, no con el material. Seleccione X, Y o Z según la orientación de la pieza en la plataforma de construcción. Elija el material basándose en el calor, la rigidez, la ductilidad y el entorno. Introduzca el relleno y los perímetros que coincidan con el perfil del laminador. Luego compare el mapa de ejes: si la carga seleccionada está cerca del valor Z, el diseño probablemente esté gobernado por la adhesión entre capas. Si la carga seleccionada es X o Y pero la geometría contiene agujeros o esquinas afiladas, concéntrese en los perímetros y la reducción de tensiones.Para piezas que importan, imprima probetas o piezas de prueba simplificadas en la misma orientación, material, boquilla, altura de capa, temperatura, enfriamiento y condición de humedad. Un pequeño gancho de prueba, lengüeta o tira de tracción puede revelar si el modelo falla por fractura de cordón, separación de capas, desgarro de agujero o fluencia. La calculadora es una herramienta de planificación; la validación debe coincidir con el modo de fallo y el entorno.- Declare el eje de carga antes de leer cualquier valor de resistencia.
- Evite la tracción en Z para ganchos, lengüetas y soportes cuando sea posible.
- Use más perímetros cuando la carga de tracción siga la envolvente exterior.
- Use el relleno para soportar la sección transversal, no como sustituto de la orientación.
- Tenga en cuenta el calor, la fluencia, la fatiga, el impacto y la humedad antes de confiar en una impresión estructural.
La mejor impresión estructural suele tener un aspecto intencionadamente orientado
Una pieza impresa resistente a menudo usa más material de soporte o una orientación menos cómoda porque la carga de tracción principal sigue cordones continuos en lugar de separar capas.
